مضخة المكبس المحوري المتغير PZ/PZS
مضخة المكبس المحوري المتغير PZ/PZS
مضخة المكبس PZ PZSمقدمة المنتجات
تم تصميم المضخات الغاطسة من سلسلة PZS للتشغيل بالضغط العالي-والوثوقية على المدى الطويل-، وهي توفر التوازن الأمثل بين الأداء والمتانة. الحد الأقصى لضغط التشغيل لهذه السلسلة من المضخات هو 28 ميجاباسكال (286 كجم/سم²)
إحدى الميزات الرئيسية لسلسلة PZS هي قدرتها على الإزاحة المتغيرة، والتي تضبط الإزاحة وفقًا لطلب النظام. وهذا لا يؤدي إلى تحسين كفاءة الطاقة فحسب، بل يعمل أيضًا على تحسين الأداء العام للنظام الهيدروليكي عن طريق تقليل التدفق الزائد وتقليل تسخين النظام.
استنادًا إلى التكنولوجيا المثبتة لسلسلة PVS، تجمع سلسلة PZS بين آلية الألواح المتموجة شبه الأسطوانية المتقدمة ونظام المحمل الهيدروستاتيكي لتشغيل أكثر سلاسة وثباتًا أكبر للحمل. بالإضافة إلى ذلك، تتميز المضخة بتصميم لوحة منفذ مصمم خصيصًا ومكونات مدمجة لتقليل الضوضاء، مما يجعل مستوى ضوضاء التشغيل أقل من سلسلة PVS - وهي ميزة رئيسية للتطبيقات التي يكون فيها التشغيل الهادئ مهمًا.
تضمن قدرة استشعار الحمل لمضخة PZS تعديل الضغط والتدفق تلقائيًا وفقًا لطلب النظام، وبالتالي تحسين الكفاءة والاستجابة في ظل ظروف الحمل الديناميكي.
|
اسم |
مضخات المكبس المتغيرة من سلسلة Nachi PZ/PZS |
|
مسلسل |
سلسلة PZ/PZS |
|
الأحجام |
35 45 70 100 130 180 220 |
|
الضغط الاسمي |
210 بار |
|
أقصى ضغط |
250 بار |
|
وضع التشغيل |
الدائرة المفتوحة |
معلمة المنتجات
|
المعلمات التقنية لسلسلة Nachi PZS |
|||||||||
|
رقم الموديل |
سعة المضخة |
تصنيف الجهد ميغاباسكال |
الحد الأقصى لضغط العمل MPa |
نطاق تعديل الضغط MPa |
سرعة الثورة دقيقة −1 |
الوزن كجم |
مضخة التفريغ الثابتة (الملاحظة 1) |
||
|
سعة |
الضغط ميجا باسكال {كجم قوة / سم2} |
||||||||
|
دقيقة. |
الأعلى. |
PZS |
|||||||
|
PZS-3B-70* 1-10 |
70 |
21 |
28 |
2 إلى 7 {20.4 إلى 71.4} |
500 |
1800 |
37 |
3.6 إلى 15.8 |
21 |
|
3 |
2 إلى 21 {20.4 إلى 214 } |
||||||||
|
4 |
2 إلى 28 {20.4 إلى 286 } |
||||||||
|
PZS-4B-100* 1-10 |
100 |
2 إلى 7 {20.4 إلى 71.4} |
58 |
||||||
|
3 |
2 إلى 21 {20.4 إلى 214 } |
||||||||
|
4 |
2 إلى 28 {20.4 إلى 286 } |
||||||||
|
PZS-5B-130* 1-10 |
130 |
25 |
2 إلى 7 {20.4 إلى 71.4} |
86 |
3.6 إلى 32.3 |
||||
|
3 |
2 إلى 21 {20.4 إلى 214 } |
||||||||
|
4 |
2 إلى 25 {20.4 إلى 255 } |
||||||||
|
PZS-6B-180* 1-10 |
180 |
2 إلى 7 {20.4 إلى 71.4} |
123 |
3.6 إلى 63.9 |
|||||
|
3 |
2 إلى 21 {20.4 إلى 214 } |
||||||||
|
4 |
2 إلى 25 {20.4 إلى 255 } |
||||||||
|
PZS-6B-220* 1-10 |
220 |
2 إلى 7 {20.4 إلى 71.4} |
126 |
3.6 إلى 63.9 |
|||||
|
3 |
2 إلى 21 {20.4 إلى 214 } |
||||||||
|
4 |
2 إلى 25 {20.4 إلى 255 } |
||||||||
|
رقم الموديل |
سعة المضخة |
الحد الأقصى لضغط العمل MPa |
نطاق تعديل الضغط MPa |
التحكم في التدفق |
سرعة الثورة دقيقة −1 |
الوزن كجم |
مضخة التفريغ الثابتة (الملاحظة 1) |
||
|
سعة |
الضغط ميغاباسكال |
||||||||
|
دقيقة. |
الأعلى. |
PZ |
|||||||
|
PZ-2B-*- 35E1A-11 |
35 |
21 |
2 إلى 7 (20.4 إلى 71.4) |
1 إلى 63 |
600 |
2000 |
36 |
3.6 إلى 8.18 |
21 |
|
2 |
2 إلى 14 (20.4 إلى 143) |
||||||||
|
3 |
2 إلى 21 (20.4 إلى 214) |
||||||||
|
PZ-2B-*- 45E1A-11 |
45 |
14 |
2 إلى 7 (20.4 إلى 71.4) |
1 إلى 80 |
|||||
|
2 |
2 إلى 14 (20.4 إلى 143) |
||||||||
|
PZ-3B-*- 70E1A-10 |
70 |
21 |
2 إلى 7 (20.4 إلى 71.4) |
من 1 إلى 126 |
1800 |
60 |
3.6 إلى 15.8 |
||
|
2 |
2 إلى 14 (20.4 إلى 143) |
||||||||
|
3 |
2 إلى 21 (20.4 إلى 214) |
||||||||
|
PZ-4B-*-100E1A-10 |
100 |
21 |
2 إلى 7 (20.4 إلى 71.4) |
1 إلى 180 |
76 |
||||
|
2 |
2 إلى 14 (20.4 إلى 143) |
||||||||
|
3 |
2 إلى 21 (20.4 إلى 214) |
||||||||
|
PZ-5B-*-130E1A-10 |
130 |
21 |
2 إلى 7 (20.4 إلى 71.4) |
3 إلى 234 |
100 |
3.6 إلى 32.3 |
|||
|
2 |
2 إلى 14 (20.4 إلى 143) |
||||||||
|
(ملاحظة 2) 3 |
2 إلى 21 (20.4 إلى 214) |
||||||||
|
PZ-6B-*-180E1A-20 |
180 |
21 |
2 إلى 7 (20.4 إلى 71.4) |
3 إلى 324 |
160 |
3.6 إلى 63.9 |
|||
|
2 |
2 إلى 14 (20.4 إلى 143) |
||||||||
|
3 |
2 إلى 21 (20.4 إلى 214) |
||||||||
|
PZ-6B-*-220E1A-20 |
220 |
21 |
2 إلى 7 (20.4 إلى 71.4) |
3 إلى 330 |
1500 |
162 |
|||
|
2 |
2 إلى 14 (20.4 إلى 143) |
||||||||
|
3 |
2 إلى 21 (20.4 إلى 214) |
||||||||

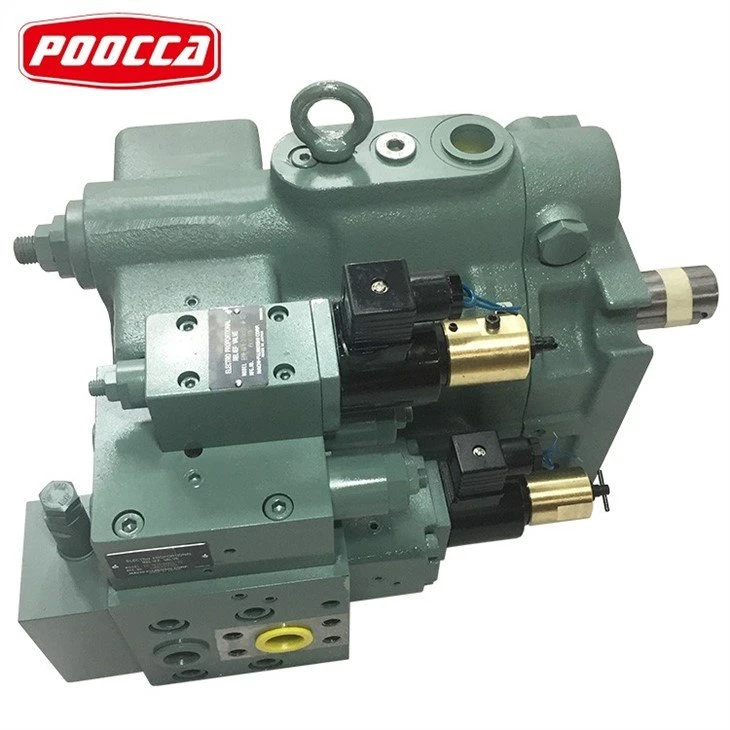

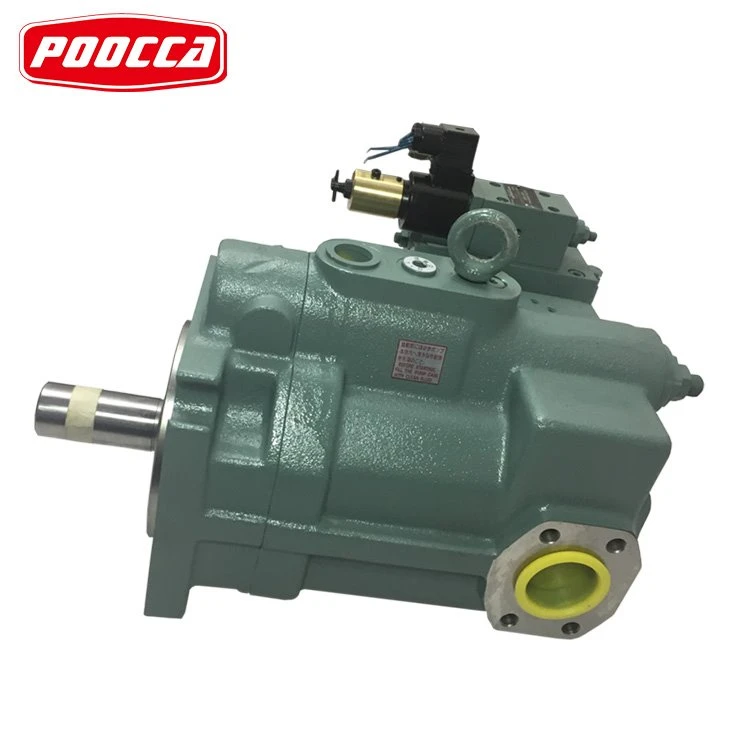

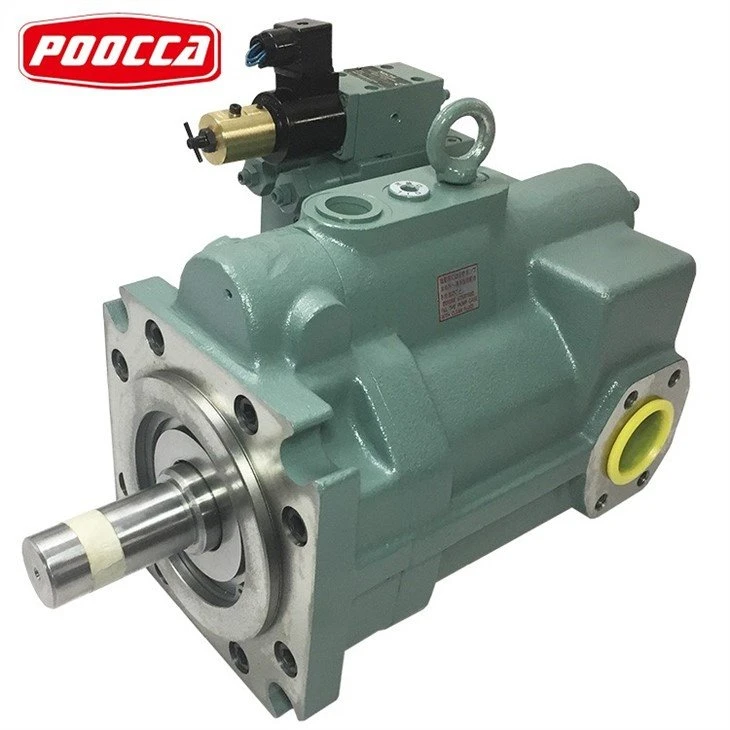

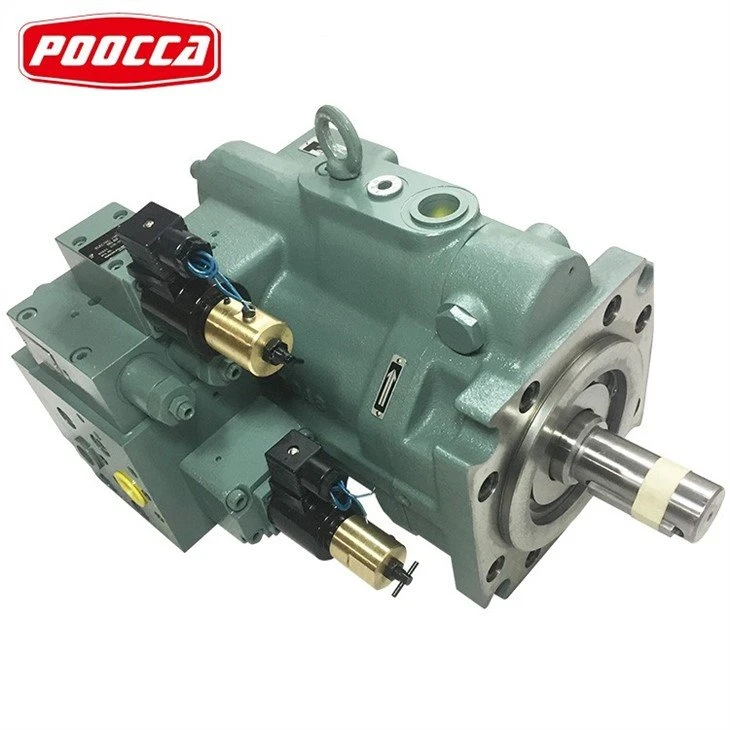

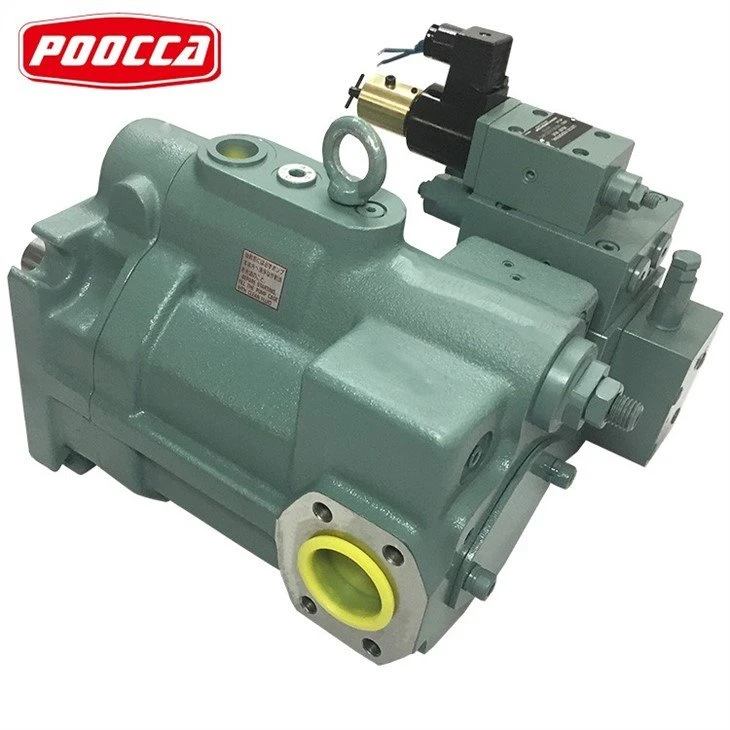

مضخة Nachi PZ PZSصور مفصلة
يشتمل جسم المضخة من سلسلة PA-PZ/PZS على صمام تحكم كهروهيدروليكي متناسب ومعوض وصمام قطع التيار، مما يلغي الحاجة إلى الأنابيب غير الضرورية.
يستخدم صمام التحكم الكهربي الهيدروليكي-نظام ردود الفعل القوية لتحسين التباطؤ والتكرار والاستجابة.
انخفاض مستوى الضجيج، وانخفاض الاهتزاز
التشغيل توفر اللوحة المتموجة شبه الأسطوانية من سلسلة PVS دعمًا وصلابة عالية، مما يجعل من الممكن زيادة عدد المكابس (من تسعة إلى 11) وتجهيز لوحات الصمامات المثالية، وكل ذلك يجعل التشغيل منخفض الضوضاء- ممكنًا.
موثوقية عالية، وحياة طويلة
تعمل موانع التسرب الحلقية -المستخدمة في تزاوج الأسطح على التخلص من المخاوف بشأن تسرب الزيت. تحافظ لوحة الصمام الكروية على توازن الضغط الهيدروليكي الأمثل، من أجل التشغيل المستقر عبر نطاق واسع وخصائص أفضل لمقاومة التلوث
مجموعة واسعة من الممكن
التطبيقات بالإضافة إلى استخدامها كمضخة مستقلة-، يمكن دمج مضخة سلسلة PVS مع مضخة IP أخرى في نطاق واسع من التطبيقات الممكنة.
